在機械工程設計與制圖中，清晰、規范的參數表格是傳遞產品信息、確保制造準確性的關鍵環節。AutoCAD作為行業廣泛應用的設計軟件，其表格功能雖然基礎，但通過一些技巧和最佳實踐，可以顯著提升制圖效率與專業性。以下是一些核心技術與交流要點，希望能幫助大家更好地駕馭這一工具。
一、AutoCAD表格創建的核心方法
- 使用TABLE命令：這是創建表格最直接的方式。執行命令后，可自定義行數、列數及樣式。對于機械圖，建議預先設置好包含“序號”、“名稱”、“規格”、“材料”、“數量”、“備注”等常用列標題的模板，并保存為塊或模板文件(.dwt)，方便后續調用。
- 從Excel導入數據：這是處理大量數據的首選高效方法。先在Excel中整理好參數，復制后，在AutoCAD中使用“選擇性粘貼”（PASTESPEC）并選擇“AutoCAD圖元”，即可將表格轉為AutoCAD的表格對象，保持可編輯性。此方法能有效避免手動輸入的誤差。
- 屬性塊制作明細欄：對于標題欄、明細欄等固定格式表格，強烈推薦將其定義為帶屬性的塊。每個單元格（如“設計者”、“日期”、“比例”）可定義為屬性，雙擊即可快速編輯，且能保證全圖紙格式統一，并通過“屬性提取”功能批量生成BOM表。
二、表格美化與標準化技巧
- 樣式設定：通過“TABLESTYLE”命令創建公司或項目專用的表格樣式。統一設置文字字體（建議使用gbenor.shx + gbcbig.shx等符合國標的字體）、高度、對齊方式（標題行居中，數據左對齊或居中）以及單元格的邊框線寬（外框粗，內線細）。
- 公式應用：AutoCAD表格支持簡單的公式計算，如求和、平均值。例如，在“數量”列底部單元格中可輸入公式=Sum(Above)，自動計算總數，減少手動計算錯誤。
- 圖層管理：將表格放置在獨立的圖層（如“圖框-表格”層），并設定特定的顏色和線型，便于整體顯示控制與打印管理。
三、常見問題與解決思路（交流區精華）

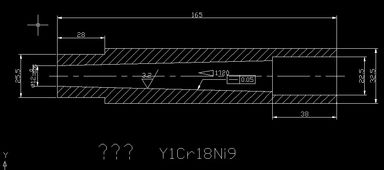

- 問題：表格文字顯示為“？”或亂碼。
- 解決：這是字體缺失或不匹配導致的。方法一：使用“STYLE”命令，將表格文字樣式中的字體更改為當前系統中已存在的SHX字體或TTF字體。方法二：在打開圖紙時，根據提示選擇合適的字體進行替換。
- 問題：從Excel粘貼后格式錯亂或線框丟失。
- 解決：確保在Excel中復制的是單元格區域，而非整個工作表。粘貼到AutoCAD后，可選中表格，利用夾點調整列寬行高。若線框缺失，檢查粘貼選項是否選擇了“AutoCAD圖元”，并確認當前圖層線型為開啟狀態。
- 問題：如何快速對齊圖紙中多個表格？
- 解決：使用“對齊”命令（ALIGN）。選擇需要對齊的表格，指定源點和目標點，可快速實現精確的位置對齊。
四、進階：數據聯動與自動化建議
對于復雜項目，可探索以下方向以提升效率：
- 結合AutoCAD的“數據提取”向?qū)В瑢D紙中的塊屬性（如零件編號、名稱）提取至外部表格，反向亦可更新圖紙。
- 學習使用AutoLISP或Visual Basic編寫簡單腳本，實現自動生成標準表格、填寫序號等重復性工作。
- 考慮采用基于AutoCAD的二次開發專業機械軟件（如AutoCAD Mechanical），它們內置了更強大的標準件庫和BOM表生成工具。
###
掌握AutoCAD表格的高效使用方法，是每位機械工程師提升繪圖質量與速度的基本功。關鍵在于建立并堅持使用標準化模板，并靈活結合外部數據源。歡迎大家在技術交流區繼續分享各自在表格制作中遇到的獨特案例、疑難雜癥與獨創技巧，讓“大師”在互助中涌現，共同解決實戰難題。
